Краткое описание проекта

Проект конференц-зала для проведения презентаций и видеоконференций. Основная задача — обеспечить понятное управление системой, стабильную работу видеоконференцсвязи и качественное озвучивание в помещении.

Задачи заказчика

  • Проведение видеоконференций в Microsoft Teams и Zoom

  • Поддержка презентаций с подключаемых источников

  • Обеспечение качественного и разборчивого звука для видеоконференции и в зале

  • Ручное управление камерой с возможностью быстрого наведения на выступающего

  • Максимально простое управление системой для пользователя

Реализованное решение

Система построена с разделением аудиосигналов для видеоконференций и локального озвучивания. Настольные микрофонные массивы используются исключительно для передачи звука в ВКС, что позволяет контролировать акустику и избежать избыточного усиления в зале.

Отдельные проводные микрофоны на гусиной шее для председателя и докладчика подключены таким образом, чтобы их сигнал использовался одновременно для видеоконференции и системы звукоусиления.

Обработка аудиосигнала реализована на DSP-процессоре с функцией AEC, что обеспечивает корректную работу без акустических эхо-помех при видеосвязи.

Видеосистема построена на базе коммутатора с HDBaseT-выходом на проектор. Это позволило передавать сигнал на расстояние без потерь и минимизировать кабельную инфраструктуру.

По желанию заказчика PTZ-камера управляется вручную с джойстика. Настроены пресеты для основных сценариев: общий план, руководитель, трибуна и несколько ракурсов других участников. Оператор может быстро переключаться между пресетами и при необходимости корректировать кадр.

Управление системой реализовано через клавишный контроллер. Пользователь запускает сценарии нажатием одной клавиши: включение проектора, опускание экрана, выбор источника сигнала. Или запуск сценария выключить: вылючение проектора, поднятие экрана. Это исключает необходимость работы с несколькими устройствами.

Использованное оборудование

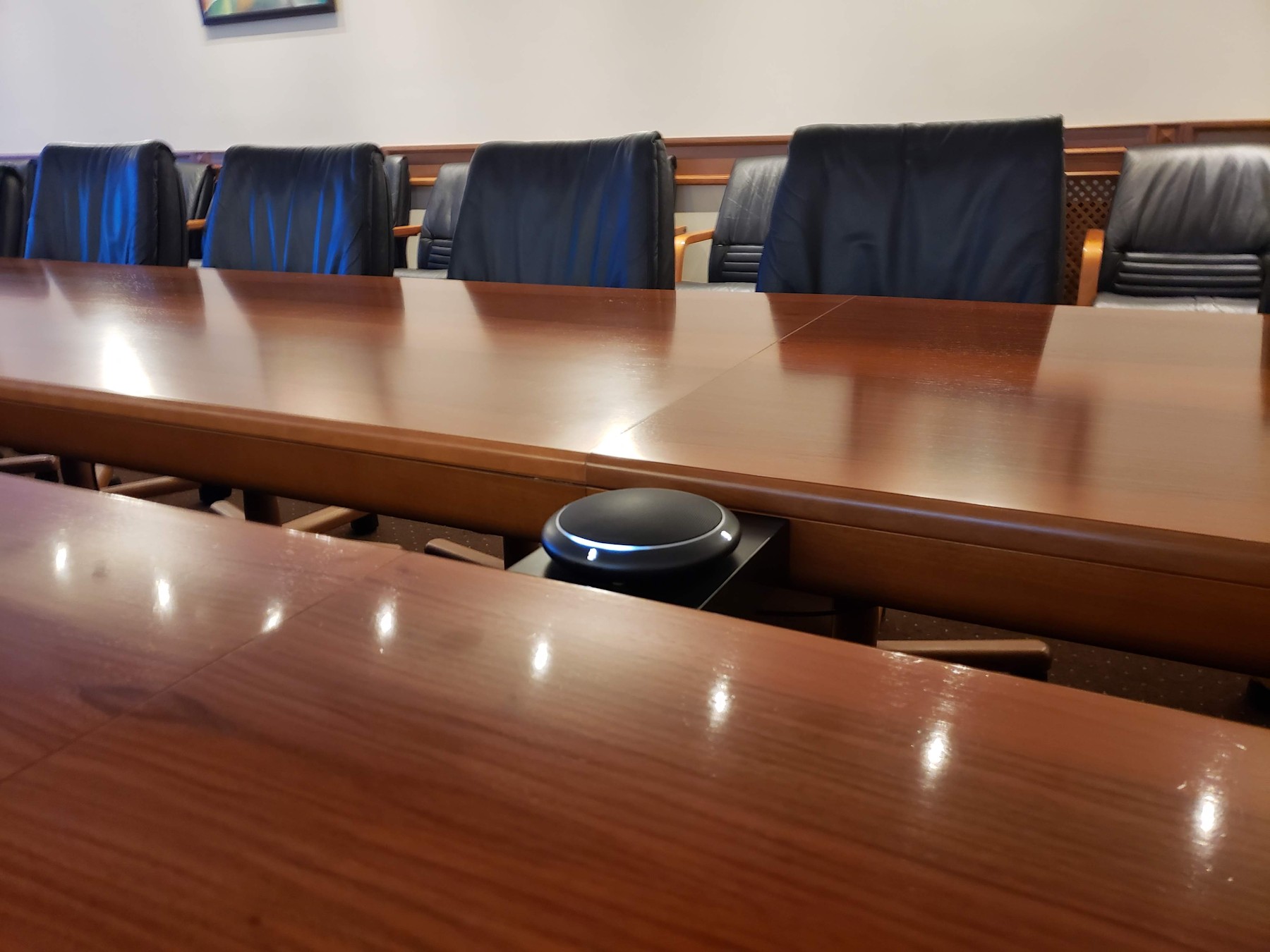

  • Shure MXA310 (4 шт.) — настольные микрофонные массивы для ВКС

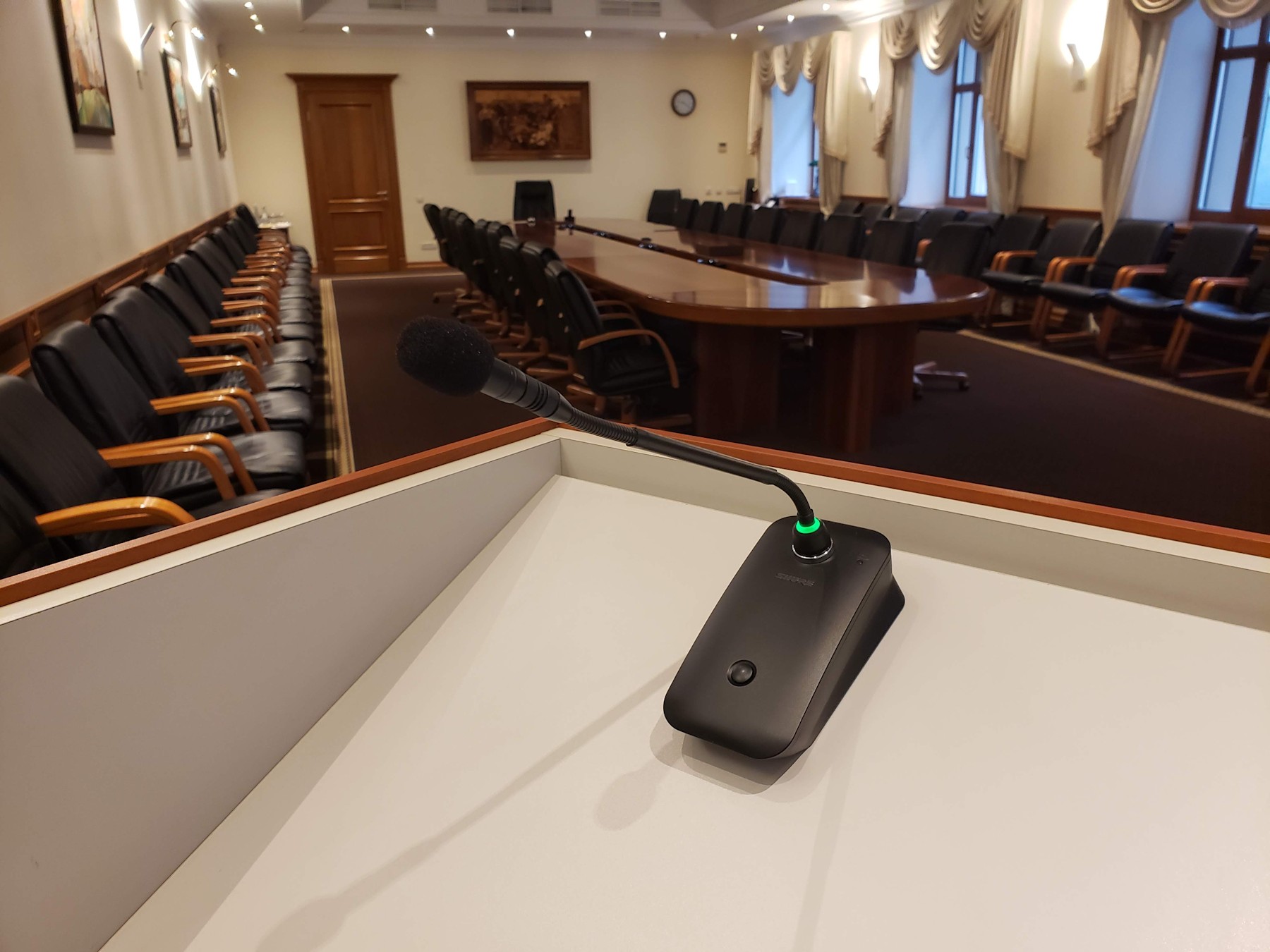

  • Микрофоны Shure на гусиной шее — отдельные каналы для председателя и докладчика за трибоной

  • DSP-процессор Extron с AEC — обработка аудио и подавление эха

  • Потолочные акустические системы Ecler — озвучивание помещения

  • PTZ-камера с 12x оптическим зумом — видеозахват с ручным управлением и пресетами

  • Видеокоммутатор Kramer — коммутация источников и передача сигнала по HDBaseT

  • Лазерный проектор Epson с моторизованным экраном — отображение презентаций и видеоконференций

  • Система управления Neets (Biamp) — управление сценариями работы системы

Особенности реализации

  • Разделение аудиопотоков для ВКС и локального звукоусиления

  • Реализация AEC для стабильной работы видеоконференций

  • Ручное управление камерой вместо автоматического трекинга

  • Использование пресетов для ускорения работы оператора

  • Упрощение пользовательского интерфейса до кнопочного управления

Результат

  • Стабильная работа видеоконференций с высококачественным звуком от участников

  • Понятное управление системой без необходимости обучения

  • Быстрое наведение камеры на нужного участника

  • Корректное озвучивание зала и разборчивость речи

  • Унифицированный сценарий запуска оборудования
