Короткий опис проєкту
Завданням було створити конференц-залу, однаково зручну для внутрішніх нарад і зовнішніх зустрічей із партнерами. Окремою вимогою замовника була універсальність системи: всередині компанії використовується Microsoft Teams, а для зовнішніх комунікацій — Zoom, Google Meet та інші платформи.
Завдання замовника
- Організувати зручний простір для проведення презентацій
- Забезпечити повноцінний відеоконференцзв’язок для внутрішніх і зовнішніх зустрічей
- Реалізувати універсальну систему для роботи з Microsoft Teams, Zoom, Google Meet та іншими платформами
- Забезпечити якісний захват мовлення учасників у залі
- Реалізувати зрозуміле централізоване керування всім комплексом
- Передбачити можливість ручного керування камерами та виклику пресетів з боку секретаря
Реалізоване рішення

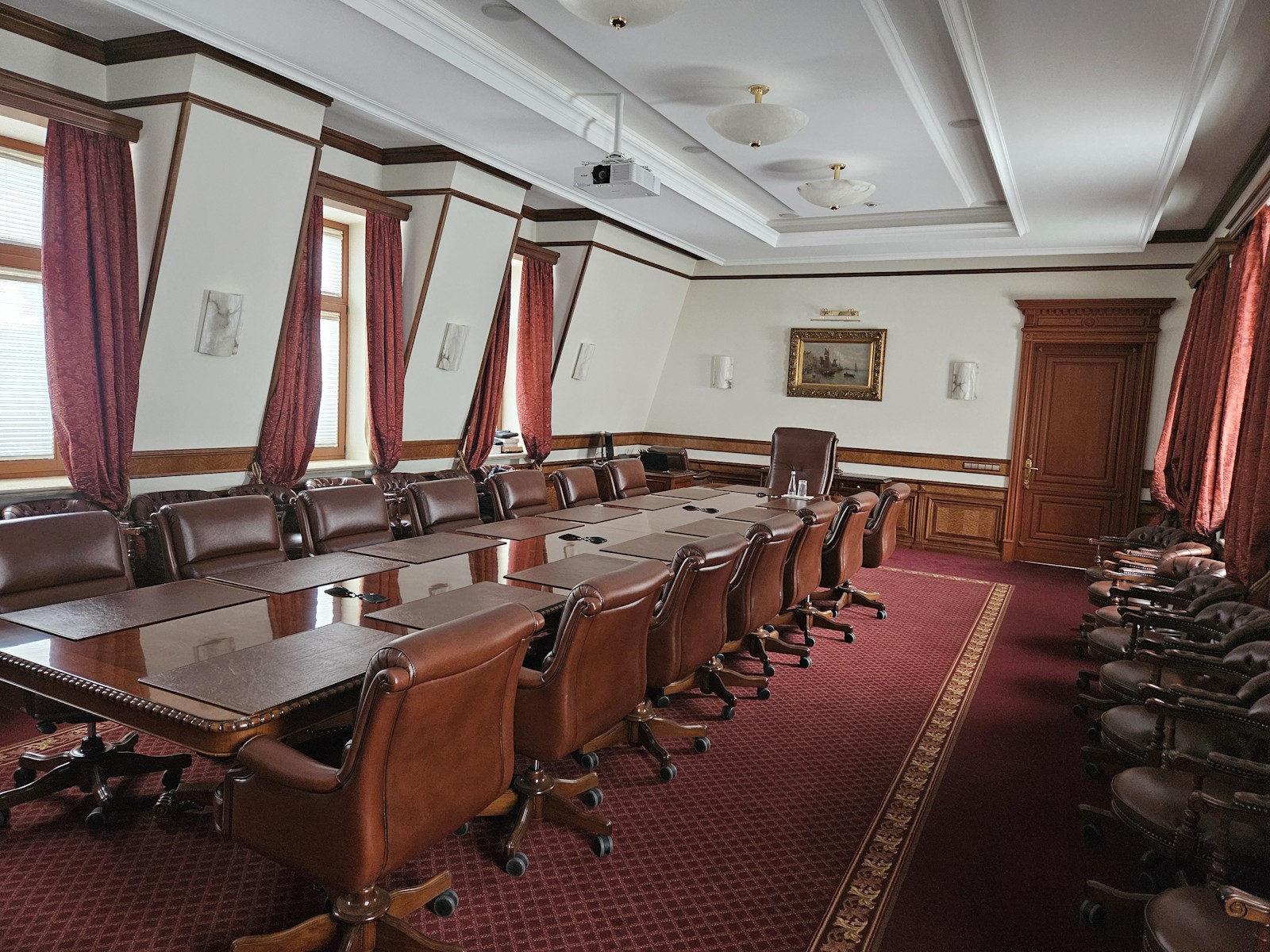

Для відображення презентацій і відеоматеріалів у залі встановлено лазерний проєктор із моторизованим екраном. Таке рішення дає змогу використовувати приміщення як для класичних очних заходів, так і для гібридних зустрічей, де частина учасників підключається дистанційно.

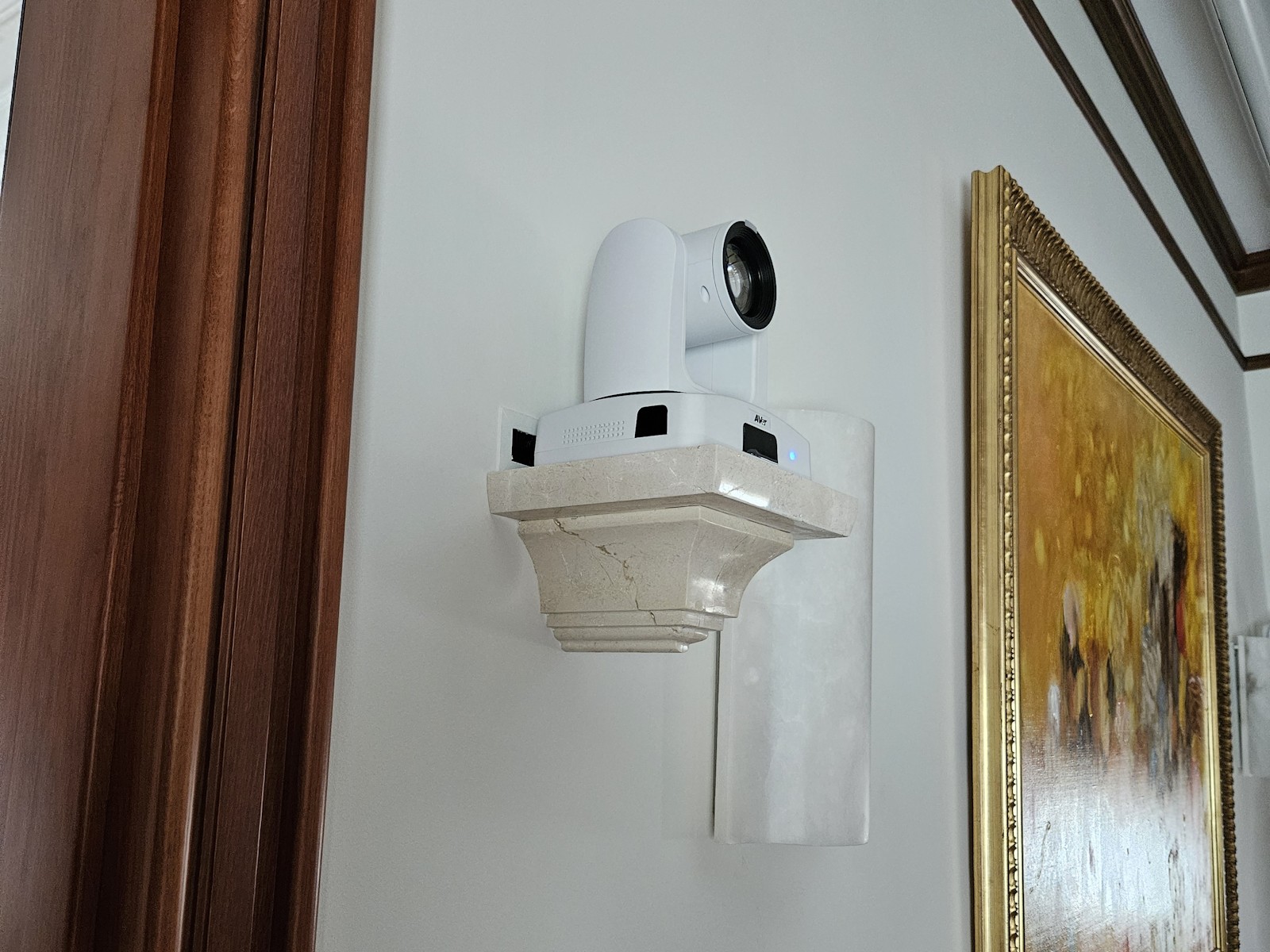

Підсистема відеоконференцзв’язку побудована на базі двох PTZ-камер. Це дозволило охопити різні зони зали та забезпечити гнучку роботу з ракурсами. Для ручного керування камерами передбачено пресети, які секретар може обирати й активувати залежно від сценарію зустрічі: доповідач, загальний план, зона президії або окремі учасники.
Для передачі мовлення використано сім граничних мікрофонів Shure MX393, установлених на столі переговорів, а також окремий мікрофон на гнучкій ніжці для секретаря. Така конфігурація дозволяє окремо організувати роботу основних учасників і робочого місця секретаря.
Обробку аудіосигналів реалізовано на DSP-процесорі ClearOne Converge Pro 2. Він відповідає за маршрутизацію, зведення та узгодження аудіотрактів у межах сценаріїв відеоконференцій і локального звуковідтворення.
Систему звукоозвучення виконано на базі стельових акустичних систем. Це дає змогу рівномірно розподілити звук у приміщенні та не перевантажувати інтер’єр настінною або підлоговою акустикою.
Відеокомутацію побудовано на обладнанні CYP з безшовним перемиканням камер. Завдяки цьому під час зміни джерел відео учасники не бачать помітних затримок або візуальних розривів.

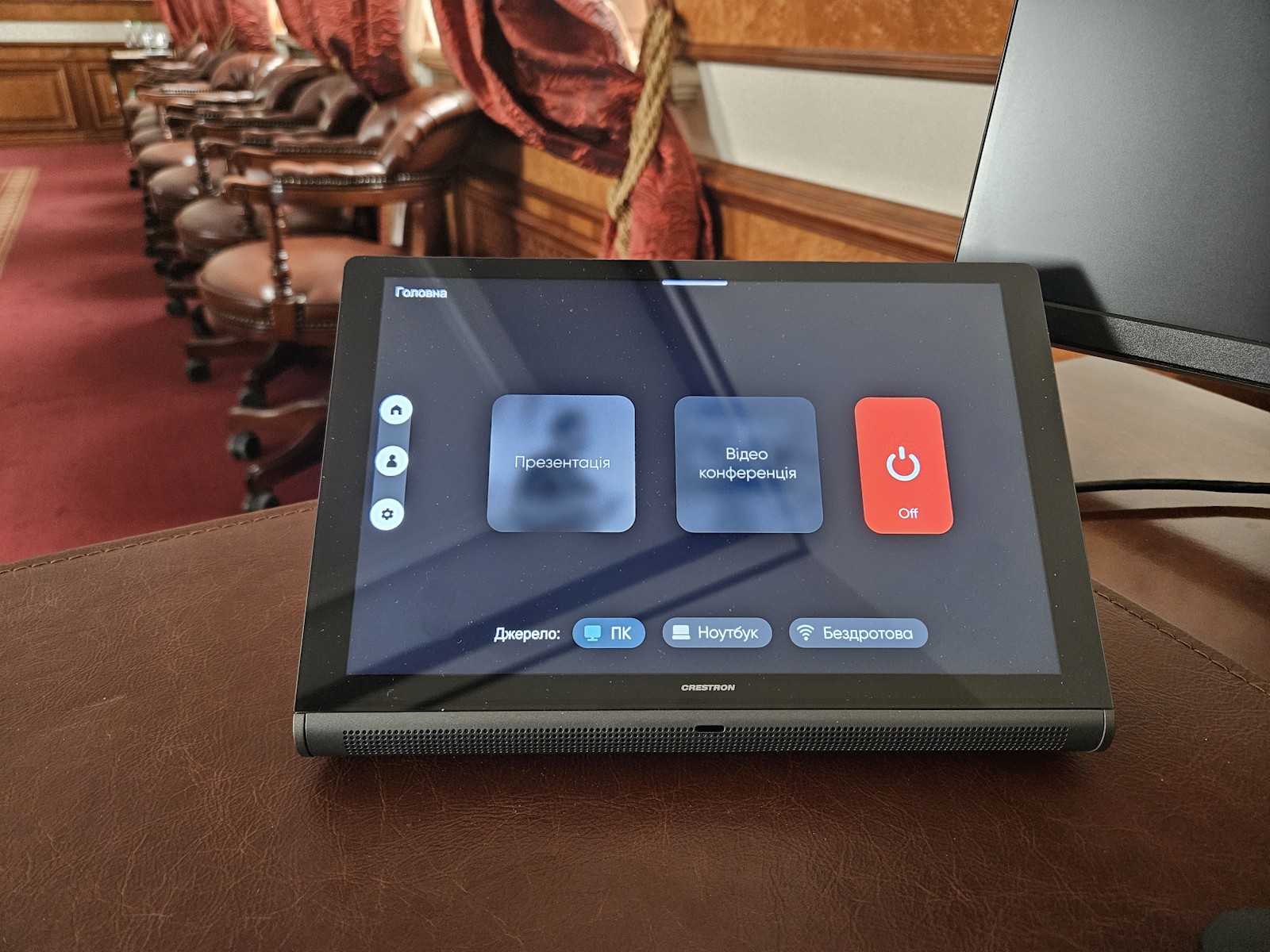

Керування всім AV-комплексом реалізовано на базі Crestron із 10-дюймовою сенсорною панеллю. Через єдиний інтерфейс користувач отримує доступ до основних функцій зали: запуск сценаріїв, керування відображенням, комутацією та роботою відеоконференцзв’язку.
Використане обладнання
- Лазерний проєктор — основний засіб для відображення презентацій, відеоматеріалів і робочого контенту під час зустрічей
- Моторизований екран — забезпечує зручне використання проєкційної системи та звільняє простір, коли екран не використовується
- 2 PTZ-камери — формують різні плани зйомки для відеоконференцій і дають змогу швидко перемикатися між сценаріями
- 7 граничних мікрофонів Shure MX393 — використовуються для захвату мовлення учасників за столом переговорів
- Мікрофон на гнучкій ніжці для секретаря — окреме робоче місце з власним сценарієм використання
- DSP-процесор ClearOne Converge Pro 2 — центральний елемент обробки аудіо та маршрутизації сигналів
- Стельові колонки — забезпечують відтворення мовлення віддалених учасників і звуковий супровід у залі
- Обладнання відеокомутації CYP — відповідає за розподіл відеосигналів і безшовне перемикання камер
- Система керування Crestron із 10-дюймовою сенсорною панеллю — єдина точка керування всім комплексом
Особливості реалізації
Ключовою особливістю проєкту стала універсальність. Система не прив’язана до одного програмного середовища й підходить як для внутрішніх зустрічей у Microsoft Teams, так і для зовнішніх підключень через Zoom, Google Meet та інші платформи.

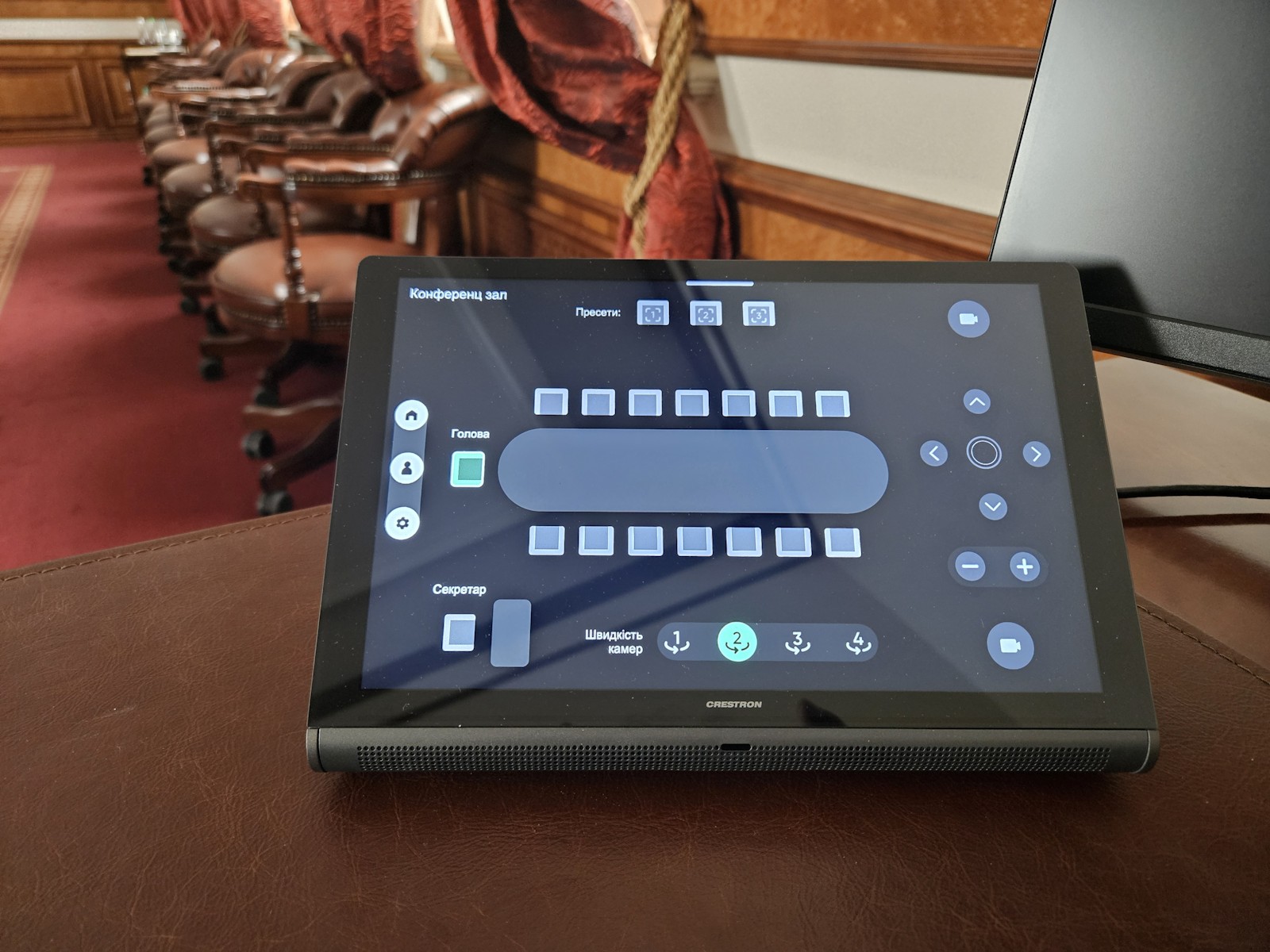

Окрему увагу приділено логіці керування. Для користувача зал працює як єдиний комплекс, а не як набір окремих пристроїв. Основні дії винесені в інтерфейс Crestron, а керування камерами адаптоване під робочий процес секретаря, включно з ручним викликом попередньо налаштованих пресетів.
Ще одна важлива особливість — безшовне перемикання відеосигналів. Для переговорних і конференц-залів це принципово, оскільки зміна планів камери має відбуватися без помітних збоїв для учасників.
Результат
У результаті замовник отримав універсальну конференц-залу для презентацій і відеоконференцій, адаптовану під внутрішні корпоративні процеси та зовнішні комунікації. Система підтримує звичний формат роботи в Microsoft Teams і водночас залишається зручною для зустрічей із партнерами в Zoom, Google Meet та інших сервісах. Завдяки централізованому керуванню, гнучкій роботі камер і продуманій аудіопідсистемі зал підходить для регулярних нарад, презентацій і гібридних заходів.
